BAF -H系列
1 min leestijd • 108 woorden坚固的磁致伸缩线性位置测量系统

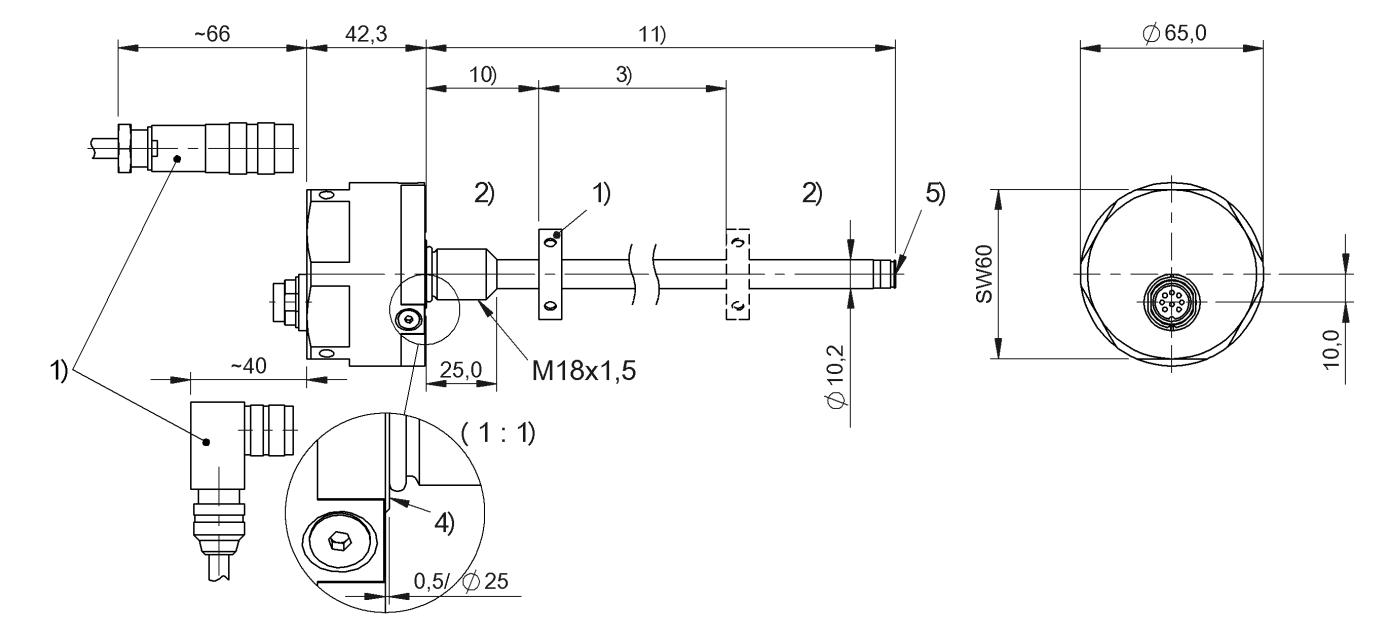

结构尺寸
1) 不包含在供货范围内 2) 不能使用的区域 3) 额定长度 = 测量长度 4) 接触面 5) 内螺纹M4x4/6，深 10) 零点 11) 安装长度
主要特征
| 特征项 | 参数说明 |
|---|---|
| 接口 | k = A, 1: Analog, voltage k = E, 5: Analog, current |
| 测量长度 | 25 ~ 5000mm |
| 分辨率 | 16位D/A |
| 重复精度 | ± 10 µm |
| 最大测量频率 | |
| 线性偏差 | |
| 工作电压Ub | 20 - 28 VDC |
| 环境温度 | -40...85 °C |
| 机械规格 | -圆形型面结构，Ø30 mm |
| 结构形式 | 紧凑型棒，固定螺纹M18x1.5，用于O型圈 |
| 反极性保护 | Ub最高30 V |
| 防护等级 | l = S，SR：IP67，带插接器 l = K，KA，F，FA：IP68 |
