BAF -PF系列

1 min leestijd • 116 woorden

扁平型面结构 - 21 x 35 mm

BAF -PF系列

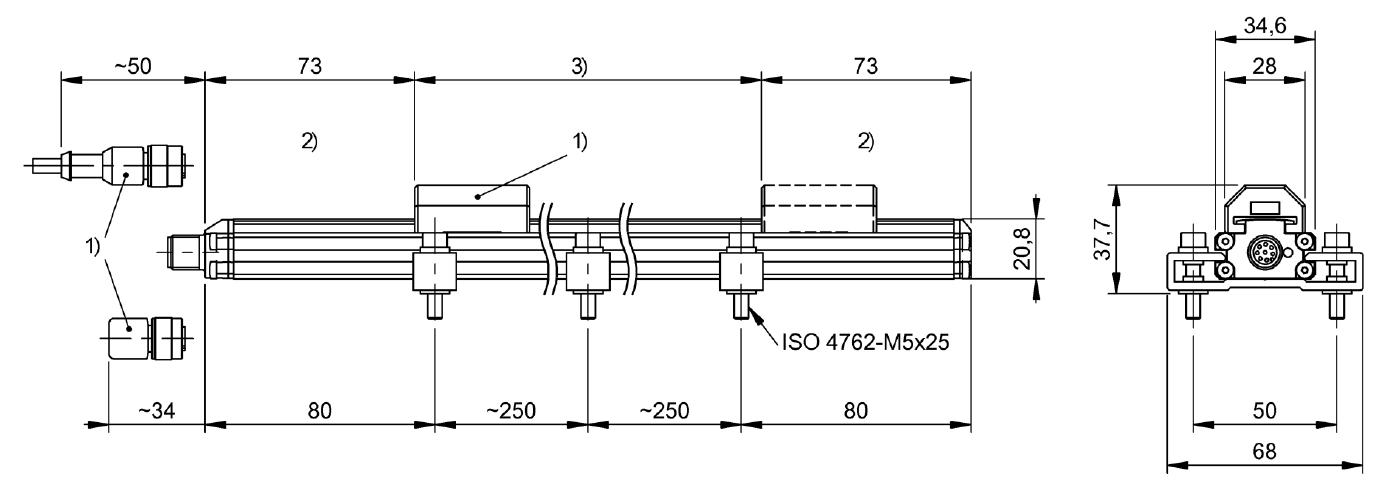

结构尺寸



1) 不包含在供货范围内, 2) 不能使用的区域, 3) 额定长度 = 测量长度
主要特征
特征项 参数说明
接口 k = A, 1: Analog, voltage k = E, 5: Analog, current
兼容性 兼容巴鲁夫balluff磁致伸缩位移传感器BTL系列, 如
- BTL6-E500-M0700-PF-S115
- BTL6-A500-M0500-PF-S115
- ...
测量长度 25 ~ 5000mm
分辨率 16位D/A
重复精度 ± 10 µm
线性偏差
- 0050…0500: ± 50 µm
- 0501…5500: ± 0.02% FS
最大测量频率
- nnnn = 0050~0250：4000 Hz
- nnnn = 0251~0600：2000 Hz
- nnnn = 0601~1300：1000 Hz
- nnnn = 1301~2700：500 Hz
- nnnn = nnnn = 2701~5000：250 Hz
- nnnn -测量长的范围
工作电压Ub 20 - 28 VDC
环境温度 -40...85 °C
机械规格 -圆形型面结构，Ø30 mm
外壳材料 铝, 阳极化
反极性保护 Ub最高30 V
EMC 测试
浪涌抗扰度 IEC 61000-4-5
低频传导抗扰度 IEC 60533
射频电磁场辐射抗扰度 IEC 61000-4-3
防护等级 IP67带插接器
声明：

BALLUFF®是巴鲁夫的注册商标，本站提及该品牌仅为说明产品兼容性与技术参数，不代表官方授权或关联关系。我们所有技术方案均为自主研发 Follow me, 24-Hour Technical Support: +86 186-2163-1912
