BAF-P系列

1 min leestijd • 125 woorden

方形型面结构 - 37 x 35 mm

BAF-P系列

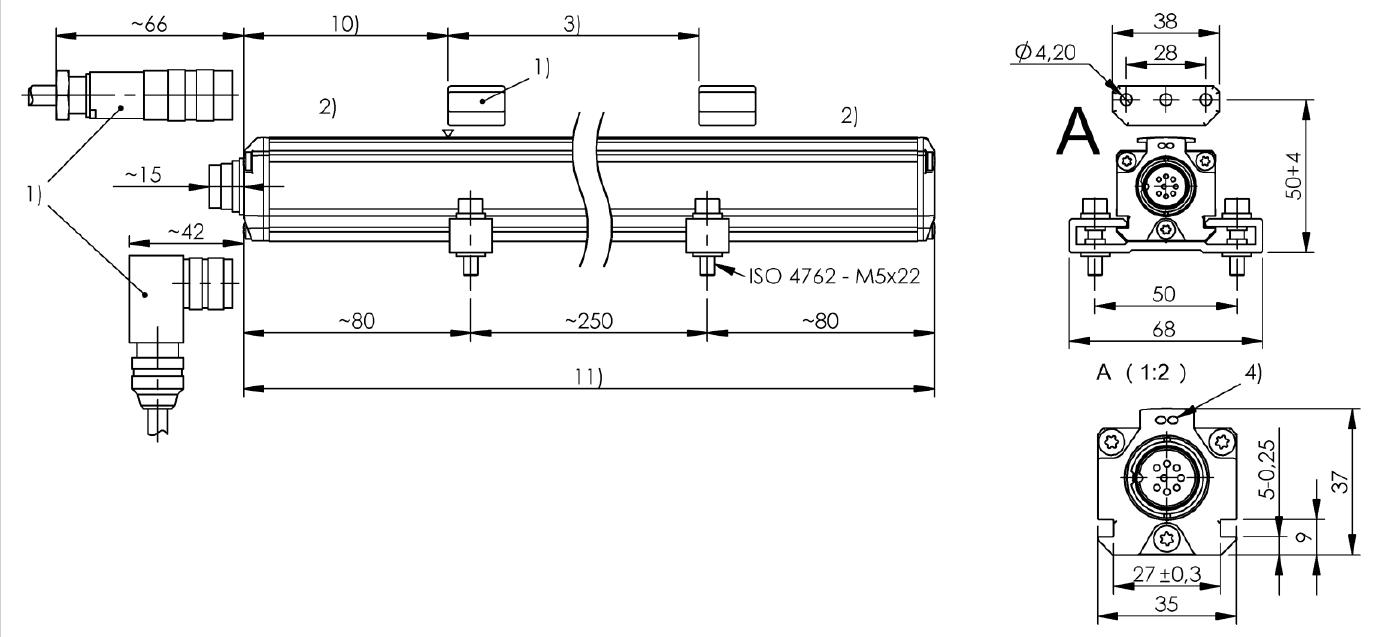

结构尺寸


1) 航空接头 2) 不能使用的区域 3) 额定长度 = 测量长度 4) LED功能显示 10) 零点 11) 结构长度

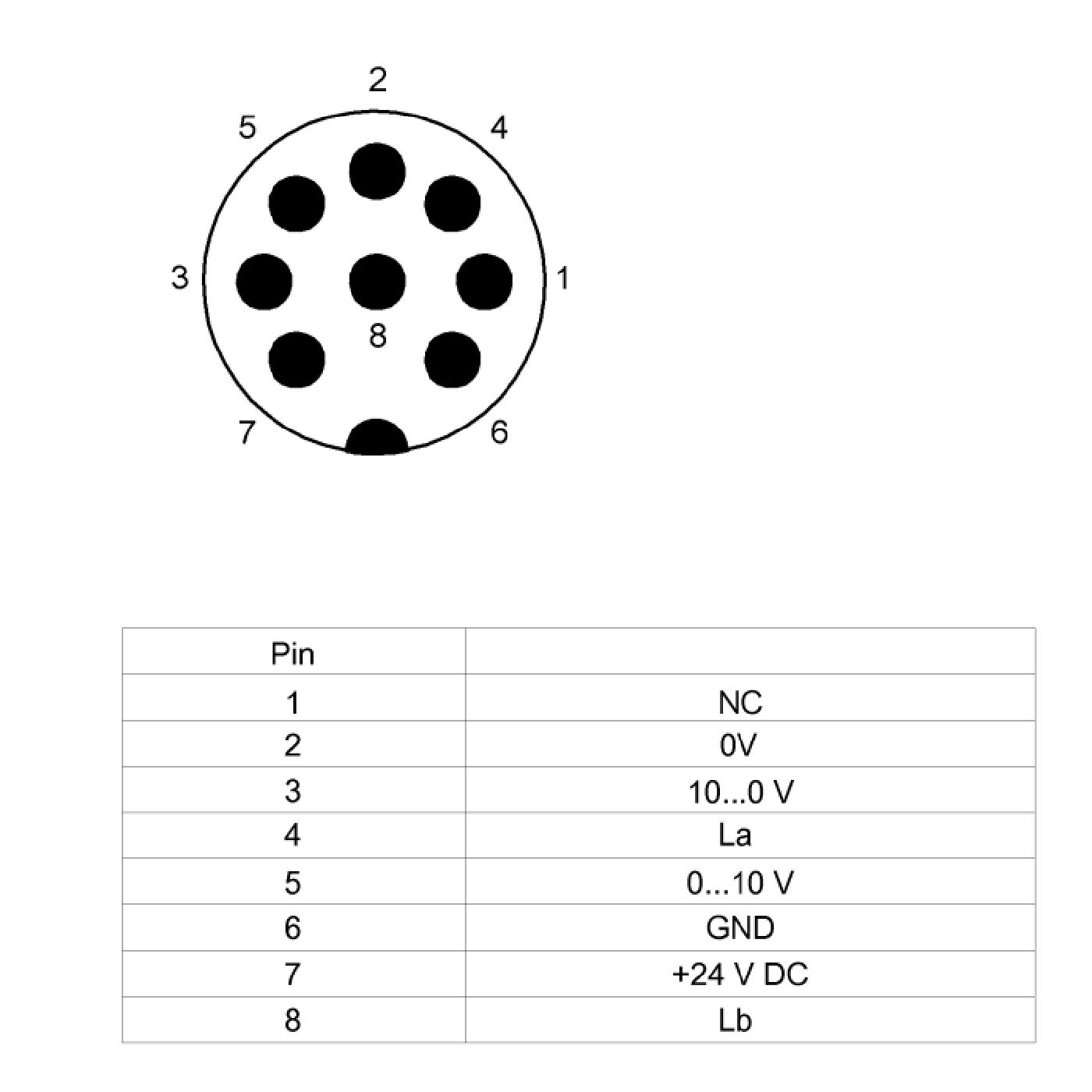

针脚定义
主要特征
特征项 参数说明
接口 模拟，电压、电流；数字，SSI
兼容性 兼容巴鲁夫balluff磁致伸缩位移传感器BTL系列, 如
- BTL7-E501-M0300-P-S32
- BTL5-A11-M0300-P-S32
- BTL5-E10-M1500-P-S32
- BTL5-E17-M100-P-S32
- ...
分辨率 16位D/A
测量长度 25 ~ 5000mm
重复精度 ± 10 µm
线性偏差
- 0050…0500: ± 50 µm
- 0501…5500: ± 0.02% FS
最大测量频率
- nnnn = 0050~0250：4000 Hz
- nnnn = 0251~0600：2000 Hz
- nnnn = 0601~1300：1000 Hz
- nnnn = 1301~2700：500 Hz
- nnnn = nnnn = 2701~5000：250 Hz
- nnnn -测量长的范围
工作电压Ub 20 - 28 VDC
环境温度 -40...85 °C
机械规格 -3/4英寸螺纹固定件
反极性保护 Ub最高36 V
EMC 测试
浪涌抗扰度 IEC 61000-4-5
低频传导抗扰度 IEC 60533
射频电磁场辐射抗扰度 IEC 61000-4-3
防护等级 l = S且m ≠ 140：IP67，带插接器 l = S且m = 140：IP65，带插接器 l = KA，FA：IP68 V
